电动单轨平车

产品介绍:

产品介绍:

电动单轨平车是一种可以在轨道上面运行的一种电动平车,使用蓄电池供电系统驱动运行,在程度上也可以提升速度以及工作效率,在市场被叫做电动轨道平车,电动车,电动平板车,电动车等等,轨道电动平车的结构一般是被电器控制系统,行走系统,供电电源系统,驱动系统,机架等组成的。  主要组成:  车架、驱动装置、车轮组、蓄电池、充电机、控制箱等。  1、车架  小车的

应用行业:

铸造行业、冶金行业、建材行业、仓储领域、车辆制造、粮食行业、矿山开采

效率高
能耗低
安全稳定
维修简单
服务热线:15090358863

  电动单轨平车是一种可以在轨道上面运行的一种电动平车,使用蓄电池供电系统驱动运行,在程度上也可以提升速度以及工作效率,在市场被叫做电动轨道平车,电动车,电动平板车,电动车等等,轨道电动平车的结构一般是被电器控制系统,行走系统,供电电源系统,驱动系统,机架等组成的。


  主要组成:

  车架、驱动装置、车轮组、蓄电池、充电机、控制箱等。

  1、车架

  小车的车架结构由纵梁和若干横梁及工作台面盖板整体焊接而成的箱型结构,这种结构与轮对上的轴承座配对组合降低了台面高度,改善车架受力。工作台面设有可拆卸式检修孔,车架两侧设有四个吊孔或吊钩供吊装和翻身用。车架纵梁和横梁采用同号工字钢和槽钢组合形式,工作台面板采用碳素钢板。车架强度按额定载重的1.25倍设计,从而保证装载受的冲击载重车架不变形。

  2、驱动装置

  该系列电动平板车采用XQ系列直流牵引电机,该系列电机的调速范围广,调速特性平滑,过载能力较强,启动和制动转矩较大,调速时能量损耗较小,易于控制,可靠性高。减速机采用起重运输行业重型标准,硬齿面平车专用,结构紧凑,可靠性高,通用性好,安装维护方便,齿轮均经过渗碳、淬火、磨齿制成。

  3、车轮组

  车轮采用起重机专用车轮,车轮采用ZG55,整体淬火、车轮踏面和轮缘内侧硬度HB320-380,深度20mm;轮轴采用45号钢调质热处理,轴承座采用ZG45,轴承采用向心滚子轴承,该轴承的轴向自动微量调心,可以和克服平车在空载和满载情况下的弹性变形和轨道横向平行度的偏差,保证平车在轨道上运行的平衡性,提高使用寿命,车轮装配好后,灵活转动。

  4、蓄电池

  平车采用牵引用铅酸牵引电池(以下简称电池),执行标准GB/T7403.1-1996《牵引用铅酸蓄电池》,主要用于工矿企业、仓库、码头及车站使用的搬运车、叉车等作为直流电源,亦可作其它方面的配套电源。

  5、充电机

  全自动智能充电机。一键操作,充满自动断电。充电机具有分阶段准恒压、恒流自动充电功能,其充电曲线完全符合铅酸蓄电池充电特性,并具有短路、过流、电池反接、空载等完善的保护功能,以致出现上述故障中任何一项时机器能够自动停止充电,地保护充电机及用户设备。

  6、车载控制箱

  车载控制箱安装在电动平车车架下侧面,起到保护作用,电器元件均选用科技含量高,可靠性好的产品。控制系统设有漏电保护开关过载保护和紧急断电控制元件,并把控制回路设定为36v电压。整套电器设备具有配电保护、短路保护、过流保护、失压保护、零位保护、紧急断电保护、标志等,保证了传动性能、控制性能、保护性能、准确可靠、紧急情况下能停车。

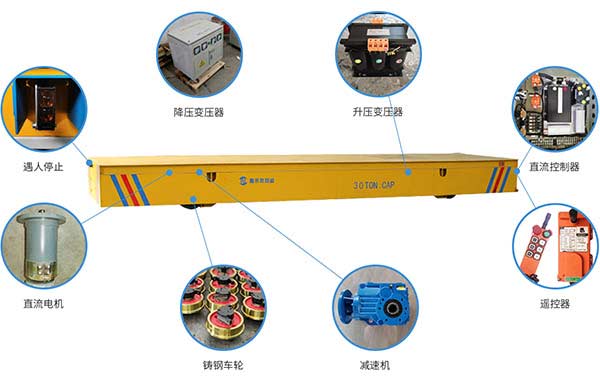

电动单轨平车结构

  技术参数:

序号

技术要求

轨道平车参数

备注

  1

额定载荷

15T

不含自重

2

台面尺寸

(长X宽X高)6700mm*1600mm*550mm


3

使用环境

-20/40°C


4

电源

两相交流电:380V


5

变压器

10KVA


6

车架结构

槽钢、钢板焊接


7

轮**距

轨内测距1435

可根据客户要求

8

车轮数量

2主2备

绝缘车轮

9

驱动轮直径

300mm


11

整流器

36V转48V






12

运行速度

0-20m/min(可调速)


13

驱动器

48V/300A


14

控制器

订制


15

驱动方式

减速机电机


16

操作方式

随车线控手柄+工业无线遥控器

台湾禹鼎

17

刹车方式

电磁制动,断电自动刹车(可调)


19

报警装置

声光报警

声光一体行走报警

20

电机

2.2KW电机

常州杨氏

21

取电装置

300A


22

平车保护

欠压.过压.过流.超载.短路.低电量等防护

23

车体颜色

灰色+蓝银警示条标志

24

轴承

洛阳轴承

25

起吊绳钩

4个

26

电气控制

美国驱动器,启动、停车平稳缓慢无冲击.

27

电量

电量表

备注
