说明：1、载重量、台面尺寸、轨内侧距可以根据客户需求进行定制 2、可选配无线遥控装置(或者国产);3、可选配遇人自动停止、极限限位装置;4、可选配轨道自动断电功能;5、可选配变频器无极调速;6、可选配电器或国产电器;7、可选配耐高温场合要求。

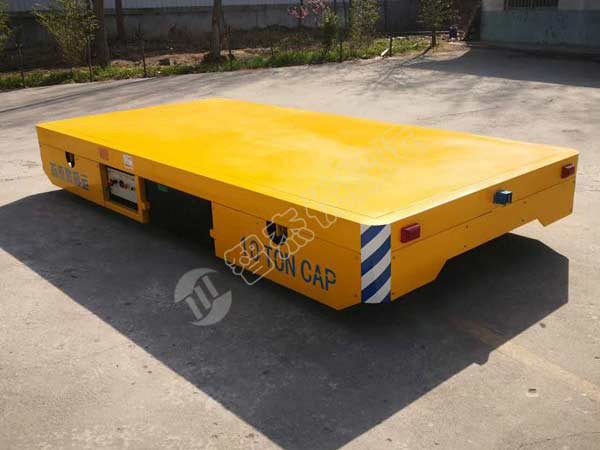

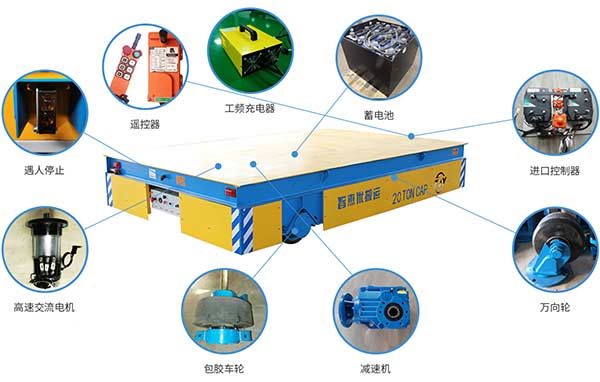

　　轨道电动平车由台面+框架+传动装置+轮对组+电控设备等组成。平车车架是由槽钢(国标型材)22#及台面钢板Q235-10mm焊接组成。四根纵梁，若干横梁和台面板组成框架结构，车轮材质为ZG45，轴的材料为45#钢，并经过调质处理。车轮通过主动轴和行动轴与轴承座支撑。调心滚子轴承装配在轴承座内固定在车架横梁上，4个轴承座分别用强力螺栓固定。满足车子的搬运要求以及行车吊装时的冲击要求。驱动装置安装在车体机架下部，由电动机通过与硬齿面三合一减速器将动力传递给驱动轮。减速机要求减速平稳可靠、低噪音，减速机运转时噪声不大于65分贝，减速机为电动平车专用的减速机。

　　在危险的环境下，操作者可使用手操器、遥控器及平板车四周的急停按钮，使有轨电动平板车快速停止。正常制动须行电气制动，然后进行机械制动。

　　在失电的情况下，电机抱闸动作，可制动。当设备出现故障和电气元件损坏时，确保电动平板车刹车可以松开，并能推动或牵引动。

　　从释放按钮到停止的制动距离如下：

　　· 正常制动 小于1.2米(承载20t，运行速度30m/min)

　　· 紧急制动 小于0.5米(承载20t，运行速度30m/min)

　　平车上设有随车控制箱一个和一个手线控制按纽盒，按纽盒上设有启动、停止、正、反、紧急停止按钮。电动平车电气控制箱内设有短路保护，过流保护等功能。

　　总电源回路设置的自动空气开关，作为平车的短路保护，控制回路设置熔断或小容量空气开关作为短路保护。

　　平车走行机构电动机设有单独的过流继电器，作为过流保护，其瞬间动作的整定值为所保护电动机额定电流的2.5倍。

　　控制箱内设置有变频器，保证低速起动，正常速度运行，起步速度从0m～30m/min匀加速，电气元件均采用国产品牌产品，平车两端头设置自动停车行程限位。平车运行到轨道末端，行程限碰撞限位拄，切断电源，缓慢平滑停车。并配置声光报警器，为起见，平车运行时声光报警器同时发出声光警示。

　　有轨电动平板车提供二个旋转警示灯，安装在车体前、后位置;有轨电动平板车运行时，旋转警灯亮(当停止时，旋转警灯灭)。

　　在小车体上安装2个防止电动平板车冲出轨道的限位开关，以防止操作人员没有及时停止电动平板车，而导致平板车冲出轨道。

　　在有轨电动平板四角安装4个红色的紧急制动按钮，带指示灯。

　　路轨钢安装基础时进行绝缘处理，达到陋损阻抗要求。

　　供应商提供轨道的具体技术要求、轨道安装基础图，并负责1对单轨轨道铺设(含路轨主材和绝缘螺栓，轨道压板，绝缘板，绝缘沥青油泥，垫板，补偿铜排，连接电缆线，铜接头，连接板，绝缘垫板等)等及保证轨道铺设质量合格。轨道与地面相平。

　　轨道铺设时要求每10米内直线度≤2mm，两条轨道每10米线平行度≤2mm，每10米内高差≤3mm。

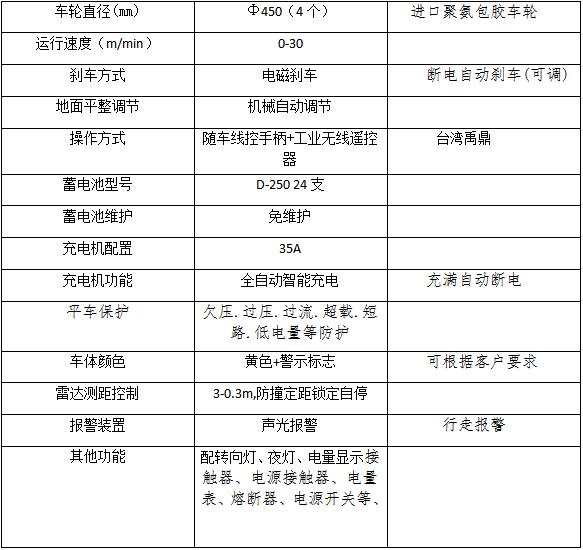

钢包车技术参数：
